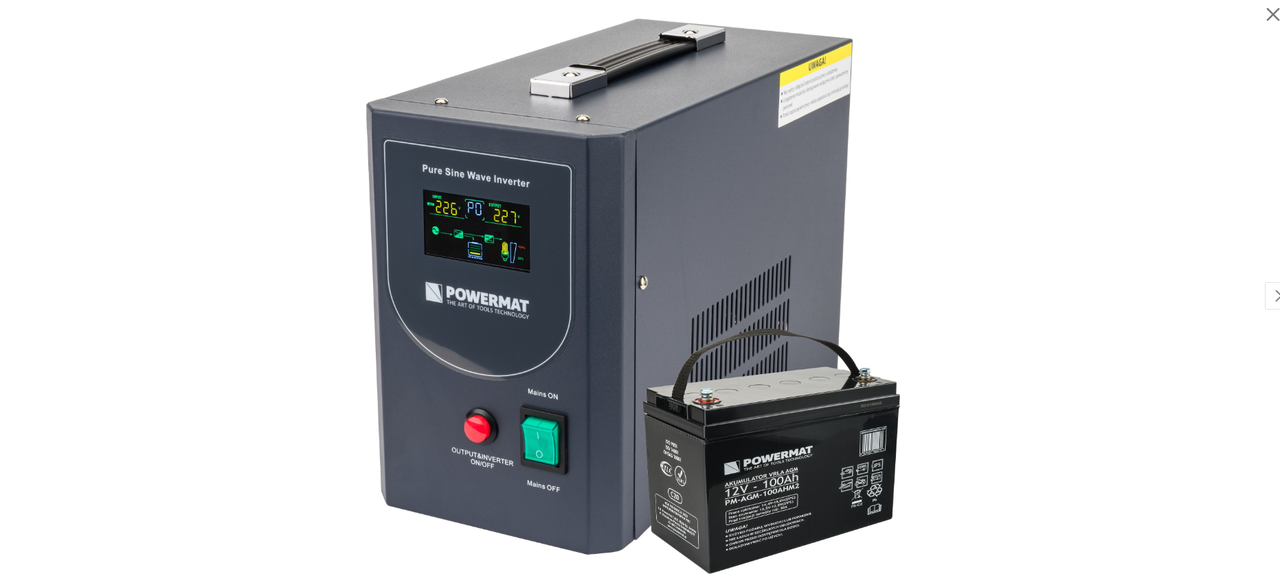

АВАРІЙНИЙ ДБЖ PM-UPS-800MP виробництва POWERMAT

800 ВА / 640 Вт ⁇  12В | РК-ДИСПЛЕЙ ⁇  ЧИСТИЙ СИНУС

Джерело аварійного живлення PM-UPS-800MP від POWERMAT являє собою лінійно-інтерактивне джерело живлення з ефективною потужністю 640 Вт і повною потужністю 800 ВА.

ХАРАКТЕРИСТИКА ПРОДУКТА

ДБЖ (джерело безперебійного живлення) — це пристрій, який забезпечує безперебійне живлення інших електронних пристроїв навіть у разі збою в електромережі. Коли в розетці є живлення, ДБЖ автоматично заряджає під'єднану батарею. Крім того, блок живлення має низку захистів від перевантаження, перегрівання, занадто високої та занадто низької вхідної напруги, від перезаряджання та розряду акумулятора, а також захист від короткого замикання, що забезпечує максимальний захист під'єднаних пристроїв.

• Функції перетворювача постійного струму в змінний, ДБЖ і автоматичного зарядного пристрою об'єднані в одному пристрої.
• У разі вимкнення електроенергії ДБЖ негайно подає живлення на під'єднане обладнання , забезпечуючи безпечне вимкнення обладнання та збереження важливих даних. Несподіване вимкнення електроенергії може призвести до втрати інформації та пошкодження електронного обладнання.
• Джерело безперебійного живлення POWERMAT UPS — це пристрій, який чудово виконує це завдання. Дає змогу під'єднати зовнішній акумулятор/комплект акумуляторів (паралельно) з напругою 12В .
• Тороїдальний трансформатор , який використовується в перетворювачі, забезпечує високий ККД і низький струм холостого ходу. Пристрій набагато енергоефективніший, ніж старі конструкції, що використовують трансформатори з електронним осердям.
• Швидкий 32-бітний мікропроцесор забезпечує точну й безперебійну роботу.
• Перетворювач формує на виході чиста синусоїдна напруга , що дає змогу працювати практично з будь-яким типом навантаження.
• Високий зарядний струм акумулятора (точні значення див. у таблиці технічних даних).
• Інтелектуальне керування вентилятором охолодження залежно від фактичної температури пристрою та стану навантаження інвертора.
• Вбудований стабілізатор напруги AVR.
• Адаптований для роботи з необслуговуваними батареями AGM VRLA або GEL .
• Крім того, вбудований РК-дисплей наочно інформує про поточний режим роботи блока живлення. Виробник також підготували зрозуміле керівництво польською мовою, що неабияк полегшує використання пристрою.

ПРИМІР ЗАСТОСУВАННЯ

Пропонований компанією Powermat джерело безперебійного живлення PM-UPS-800MP забезпечує безперебійне живлення й захист багатьох пристроїв, як-от:

• комп'ютери
• Системи сигналізації
• Робочі станції
• сервери
• Телекомунікаційні та фіскальні пристрої
• PTB-обладнання
• Пічі, насоси та контролери центрального опалення
• Інші пристрої з будь-яким типом навантаження зі споживаною потужністю, адаптованою до пристрою.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Лінійно-інтерактивне ДБЖ

• Однією з основних переваг цього типу блока живлення є те, що він працює в інтерактивному режимі з лінією електропередавання. Це означає, що в разі падіння напруги в мережі блок живлення автоматично перемикається на під'єднаний акумулятор, щоб забезпечити постійне напруження й безперебійне живлення пристрою.
• Завдяки тому, що він може зв'язуватися з лінією електропередач, він дає змогу ефективніше захищати під'єднані пристрої від пошкоджень, викликаних нестабільною напругою.
• Ще однією перевагою лінійно-інтерактивних ДБЖ є їх порівняно низька ціна, порівнюючи з іншими типами ДБЖ, як-от онлайнові ДБЖ. Оскільки для них не потрібні такі високоякісні компоненти, вони доступніші для малого бізнесу та домашніх користувачів.

Чиста синусоїда

Пристрій формує на виході «синусоїдальну» напругу, таку ж, як і в мережі. Завдяки цьому він може живити індуктивні пристрої (наприклад, електроінструменти, повітряні компресори, кондиціонери, холодильники, морозильники тощо). Звісно, треба пам'ятати про вибір потужності блока живлення до навантаження.

Брак електрики — не проблема

Інженери подбали про функцію холодного старту PM-UPS-800MP , а це означає, що пристрій може працювати в режимі акумулятора без попереднього під'єднання до мережі. Це корисне рішення на випадок раптових перебоїв у подаванні електроенергії, коли нам потрібен швидкий доступ до даних на стаціонарному комп'ютері або іншому пристрої.

РК ДИСПЛЕЙ

Завжди під контролем

• Завдяки РК-дисплею користувач може стежити за основними параметрами блока живлення, як-от: вхідна та вихідна напруга, частота в Гц, стан батареї, навантаження і поточний режим роботи. Це забезпечує постійну видимість стану пристрою та дає змогу швидко реагувати в разі потреби.

Режими роботи пристрою

1. Режим ДБЖ:  живлення від мережі під час заряджання акумулятора, перемикання на живлення від акумулятора за нестабільної напруги або повної втрати мережевого живлення.
2. Режим випрямляча: заряджання акумулятора без живлення приймачів.
3. Режим перетворювача постійного/змінного струму:  подавання живлення безпосередньо від акумулятора без під'єднання до електромережі.

ТЕХНІЧНІ ДАНІ

• Потужність: 800 ВА / 640 Вт
• Напруга: 230 В змінного струму
• Вихідні розетки: 2x 230В розетка із заземленням
• Захист виходу: перегоріл запобіжник
• Частота: 50 Гц
• Тип трансформатора: тороїдальний
• Стабілізація напруги: ДА
• Форма хвилі напруги: чиста синусоїда
• Спотворення хвилі: ≤3%
• Підтримувані типи акумуляторів: 12 В — AGM VRLA і GEL
• Напруга заряджання: 13,6 В
• Максимальний зарядний струм:  13А
• Захист акумулятора: за 10,2 В
• Час перемикання: <10 мс
• Час роботи ДБЖ: залежить від використовуваної акумуляторної системи
• Звукова сигналізація: ТАК (опис в інструкції)
• Вага продукту з упаковкою: 9,5 кг

Безпека:

• перевантаження,
• перед перезаряджанням і розряджанням
• коротке замикання
• тепловий
• Від занадто високої та занадто низької вхідної напруги

Схема під'єднання однієї батареї 12 В

• Під'єднайте батарею до ДБЖ, дотримуючись полярності, тобто «+» до «+» і «-» до «-».

Схема під'єднання декількох акумуляторів 12 В (паралельне з'єднання)

• У разі з нашим пристроєм основним правилом під час під'єднання понад одного акумулятора є їхнє паралельне під'єднання, як на схемі нижче.
• Під'єднуємо акумулятори з однаковою номінальною напругою. Має бути з'єднані одні й ті ж полюси, тобто роз'єми «+» до «+» і роз'єми «-» до «-».
• Потім до ДБЖ під'єднується остання батарея з паралельно з'єднаного пакета, дотримуючись правильної полярності, як і під час під'єднання батарей.
• Отже, ми отримуємо акумуляторний блок із ємністю суми використаних акумуляторів і тією ж номінальною напругою.

Важливі поради щодо паралельного під'єднання акумуляторів:

• Найкраще комбінувати акумулятори однакової ємності.
• Вони мають бути виготовлені за однією технологією.
• Їх потрібно носити однаково.
• Однаковий ступінь заряду акумуляторів.
• Кабелі, використовувані для під'єднання акумуляторів, мають бути належного перерізу та якомога коротшими.
• Під час заміни батарей на нові всі батареї треба замінювати одночасно.

Свинцево-кислотний акумулятор POWERMAT VRLA AGM C20/12V/100Ah (Дата виробництва 01.2023)

Модель: PM-AGM-100AHM2

Застосунок:

• Джерела аварійного живлення ДБЖ
• Аварійне освітлення
• Вмикання електричних іграшок.
• Блок живлення для медичного обладнання
• Аварійне живлення для автоматики
• Системи сонячних батарей (фотовольтаїка)
• Охоронні системи сигналізації
• Електропостачання в караванах, автобудах
• Радіосистеми
• Системи відновлюваної енергії
• Прибиральні машини та ін.

Технічні дані

• Напруга: 12 В
• Місткість: 100 А·год
• Тип:  VRLA (AGM - Absorbent Glass Mat)
• Вага: 25,1 кг
• Тривалість життя: 7-9 років
• Пусковий струм: менш ніж 30 А
• Розміри: 324 х 168 х 215 [мм]
• Роз'єм (+) спереду зліва

Тимчасові та розрядні характеристики моделі PM-AGM-100AHM2

• 100 А·год/5,0 А (20 годин; 1,80 В на елемент за 25 °C)
• 90 А·год / 9,0 А (10 годин; 1,80 В на елемент за 25 °C)
• 80,5 А·год / 16,1 А (5 годин; 1,75 В на елемент за 25 °C)
• 52,7 А·год / 52,7 А (1 година; 1,60 В на елемент за 25 °C)

Ємність акумулятора С20

Акумулятор з навантаженням 5 А підтримуватиме напругу вище напруги вимкнення впродовж 20 годин. Це означає, що батарея має ємність C20 = 100 Ач (5 А x 20 ч) .

Роз'єм батареї

Завдяки використанню твердої міді під'єднання батареї до пристрою неабияк знижує втрати провідності. До комплекту входять 2 суцільні гвинти під різь М8 із пружинними та плоскими шайбами.

Термін експлуатації батареї — (від 7 до 9 років у буферному режимі)

• Циклічна робота  — акумулятор є основним джерелом живлення приладу та після заряджання під'єднується до приймачів, після розряджання — знову заряджається.
• Буферний режим роботи (аварійне живлення) - батарея постійно під'єднана до системи заряджання і є джерелом аварійного живлення в разі вимкнення електроенергії.

Відмінність між термінами експлуатації під час циклічної роботи.

Акумулятори AGM чутливі до надмірного розрядження. Надмірне розряджання акумулятора знижує його енергоємність, ємність і термін експлуатації. Перерозряд також може бути спричинений занадто тривалим встановленням розрядженої батареї без заряджання. Глибоко розряджені акумулятори піддаються сульфатації, що проявляється в частковому та незворотному втраті корисної ємності. Мінімально допустима напруга розряду акумулятора становить 10,5 В для акумуляторів 12 В.

Під час використання  акумуляторів типу С20 вони будуть набагато кориснішими за ККД і терміном експлуатації за рідкісних розрядів, наприклад з ДБЖ, системами безпеки (тобто буферні роботи). Батареї C10 рекомендуються для циклічної роботи ; С5.

Необслуговувані олив'яно-кислотні акумулятори VRLA.

Завдяки своїм перевагам і експлуатаційним властивостям вони дедалі більше замінюють традиційні акумулятори, т.ін. вологі, як кислі, лужні, так і нікель-кадмієві. Основна відмінність полягає в тому, що вони не вимагають технічного обслуговування в процесі експлуатації, як-от підживлення водою або контроль щільності та рівня електроліту.

Акумулятори VRLA є герметичними батареями й тому можуть працювати в будь-якому положенні. За нормальних умов експлуатації не виділяють газів, завдяки герметичності безпечні в експлуатації та нешкідливі для довкілля (немає небезпеки обпектися сіркою). Завдяки тому, що вони не виділяють газів, їм не потрібні спеціальні приміщення з вентиляцією.

Технологія AGM — (Поглинений скляний мат)

На відміну від (GEL — гель) технології, електроліт вловлюється у високопористих сепараторах зі скловолокна. Крім того, завдяки використанню олив'яних пластин із вищою щільністю матеріалу були отримані набагато глибші розряди та більша кількість робочих циклів, порівнюючи зі стандартними AGM-акумуляторами.

Корпус акумулятора виготовлений з матеріалу ABS, а елементи — з міді.
